（一）开头引言

开关电源反馈电路是整机稳压的核心枢纽。简单来说，它的任务就是“采样输出电压的变化→告诉控制芯片去调整开关占空比”，从而保证输出端始终稳定在目标电压值。判断反馈电路好坏的准确率直接决定了设备故障排查效率——无论是工厂质检流水线还是家电维修工作台，一套行之有效的反馈电路检测方法，能帮你快速锁定故障源头、避免走弯路。

本文结合工业产线质检与家电维修两大真实场景，从基础到专业，分层次详解万用表检测开关电源反馈电路步骤、工业专业仪器检测方法、新手检测注意事项等行业核心内容，帮助不同基础读者快速掌握开关电源反馈电路好坏判断技巧。

（二）前置准备

1. 工业与家电场景开关电源反馈电路检测核心工具介绍

基础款（新手必备，适配家电维修/入门质检）

• 数字万用表：首选具备二极管档和电容档的型号。重点选择直流电压精度在±0.5%以内的万用表，用于TL431基准电压测量、光耦输入侧电压检测、反馈分压电阻阻值测量。

• 防静电镊子与吸锡器：用于在线检测时的安全操作和外围元件拆焊。

• 假负载电阻：检测空载状态下反馈环路的稳定性，避免负载过轻导致环路失调-34。

专业款（适配工业流水线/高精度质检）

• 示波器（带宽≥100MHz） ：观测反馈环路关键节点波形、SW点开关波形、纹波噪声。测量纹波时建议开启20MHz带宽限制，使用探头接地弹簧获取真实数据-34。

• 可编程电子负载：用于不同负载条件下的反馈响应测试。

• 隔离变压器：工业高压检测时的安全必备设备。

• 频率响应分析仪：专业环路增益和相位裕度测试-。

• 高压测试仪/耐压测试仪：适配工业控制器、仪表电源的绝缘与耐压检测，符合IEC 61010-1 / GB 4793.1标准要求-41。

2. 开关电源反馈电路检测安全注意事项（重中之重）

① 断电放电是第一要务：拔掉设备电源插头后，必须使用合适功率的电阻或专业放电器具给输入/输出端大容量电解电容放电，尤其是PFC电容和初级主滤波电容，确认电压降至安全范围（<5V）后方可操作-24。

② 工业高压场景需隔离操作：工业设备中的开关电源常涉及AC 220V甚至更高电压，必须使用隔离变压器进行上电检测，避免触电风险。

③ 防止静电损伤：检测反馈电路中的TL431、光耦、PWM控制芯片等敏感元件前，需佩戴防静电手环或接触接地金属释放静电。

④ 在线检测时的安全规范：在线检测指不将元器件从电路板中卸下、直接在电路板中进行测量的方法，操作时表笔避免同时触碰相邻引脚造成短路。工业场景批量检测建议使用自动化测试工装。

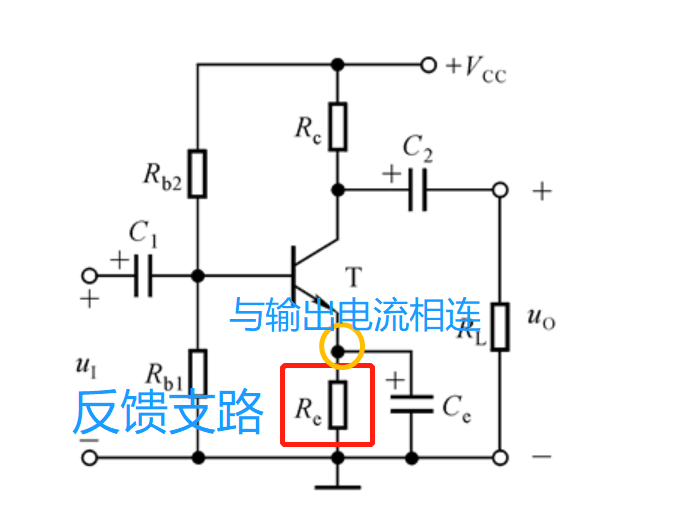

3. 开关电源反馈电路基础认知（适配工业与家电精准检测）

开关电源反馈电路的核心逻辑是 “采样→比较→调整” 三个环节：

• 采样环节：通过反馈分压电阻网络从输出端采集电压信号。分压比决定了输出目标电压值。

• 比较环节：TL431（2.5V基准电压源）或类似精密稳压器件将采样电压与内部基准比较。当R端电压低于2.5V时，A-K极间等效开关断开；高于2.5V时，等效开关闭合-21。

• 传输环节：光耦将误差信号从次级侧隔离传输到初级侧的PWM控制器，实现电气隔离下的反馈控制-。

在工业电源中，反馈环路需满足稳定性、响应速度和抗干扰能力三大原则，确保在各种工作条件下保持稳定运行-15。在家电维修场景中，反馈电路异常是最常见的故障点之一——据统计，变频设备约80%的返修根源在电源模块-。

（三）核心检测方法

1. 开关电源反馈电路基础检测法（工厂维修与家电维修快速初筛）

不拆焊在线检测技巧：无需专业仪器，仅用万用表直流电压档即可初步判断反馈电路是否正常-21。

第一步：目视检查与嗅觉判断：检查电路板上反馈回路相关元件是否有烧焦痕迹、变色、鼓包、开裂；反馈分压电阻是否变色（过热迹象）；光耦是否有裂纹或引脚氧化；闻有无焦糊味。这是最快速、零成本的初筛手段，在工厂流水线批量初检和家电上门维修场景中尤其高效。

第二步：反馈分压电阻的静态阻值测量：找到反馈回路中连接输出端至TL431（或控制IC反馈引脚）的分压电阻，用万用表电阻档测量其阻值是否与标称值一致。偏差超过5%即需更换-。

第三步：光耦导通性简易判断：在断电状态下，用万用表二极管档测量光耦输入侧（发光二极管两端）的正向压降——正常值约1.0V~1.4V；测量输出侧（光敏三极管两端）的CE极间阻值——正常应为高阻态（兆欧级）。

注意：工厂产线中，若发现多处同时损坏，需排查前端输入过压或负载短路等根本原因，避免更换后再次损坏。

2. 万用表检测开关电源反馈电路步骤（家电维修与维修店新手重点掌握）

万用表是检测反馈电路最通用、最便捷的工具。以下是TL431基准源与反馈网络的详细检测流程。

模块一：TL431基准电压检测（反馈回路核心验证）

TL431的R端（参考端）基准电压为2.5V。具体检测方法如下：

① 将万用表调至直流电压档（20V量程）。黑表笔接地（通常为输出电容负极或散热片地），红表笔接TL431的R端（参考端）。

② 上电后测量R端电压——正常应为2.5V（±1%以内） 。

③ 若R端电压低于2.5V，则A-K极间等效开关断开，b点电压随外加电压变化；若R端电压高于2.5V，则A-K极间等效开关闭合，b点电压被拉低至约1.8V左右-21。

④ 若R端电压偏离2.5V超过±1%，优先检查与之相连的反馈分压电阻网络是否变值。

模块二：光耦传输功能验证

① 在路检测光耦输入侧电压：用万用表直流电压档测量光耦输入端（发光二极管）两端电压。正常工作时，该电压随负载变化而波动（通常在0.8V~1.5V范围）。

② 若输入侧电压正常（有波动变化），但输出端电压异常（无对应变化），则光耦可能失效。

③ 离线精确测量光耦：拆下光耦，用万用表二极管档正向测输入侧应有导通压降（约1.0~1.4V），反向应为无穷大；输出侧CE极间阻值正常应为高阻态。光照条件下CE极间阻值应显著下降。

模块三：PWM控制芯片反馈引脚（FB脚）电压检测

① 确认万用表置于直流电压档（20V量程）。黑表笔接地，红表笔点测芯片FB引脚。

② FB脚正常电压通常在0.5V~2.5V范围（具体参考芯片手册），波动反映反馈环路的调节状态。若FB脚电压严重偏离正常范围或为0V/接近VCC，说明反馈信号未正常传输至芯片-24。

③ 测量芯片VCC/VIN引脚电压是否达到启动阈值（通常8V~16V）。若VCC电压正常但FB脚无反馈信号，则故障点在次级反馈回路-24。

3. 工业级与家电维修专业仪器检测方法（进阶精准检测）

方法一：示波器波形分析（适配维修店与家电维修）

示波器能直观捕捉反馈环路的动态异常，是进阶检测的核心工具：

① SW点波形检测：用示波器测量开关管漏极或变压器初级端SW点。正常应有规则的方波波形，频率和占空比稳定。波形杂乱或缺失→反馈环路异常导致PWM失控-。

② 输出电压纹波检测：将示波器探头置于输出端，开启20MHz带宽限制，使用探头接地弹簧（而非长接地引线）测量纹波。纹波过大致使反馈信号被噪声淹没，会导致环路失调。工业电源标准中纹波噪声通常要求≤50mV（12V模块）-。

③ 反馈节点波形对比：同时测量TL431的K端和光耦输出端波形。正常情况下，K端电压应随负载变化平稳调节；若出现周期性跳变或剧烈振荡，反馈环路稳定性不足。

方法二：负载响应测试（适配工业质检与维修店专业诊断）

① 将电子负载连接到开关电源输出端。

② 从空载逐步加载至额定负载（建议按10%、25%、50%、75%、100%梯度递增），同时监测输出电压。理想响应：电压波动应在标称值的±1%以内，并在50ms内恢复稳定。

③ 若轻载时输出电压飙升，可能是负载过轻导致环路失调。解决方案：在输出端并联假负载电阻（如5V/10W模块并联250Ω/0.5W电阻）-34。

④ 若重载时输出电压大幅跌落，可能是反馈采样电阻开路或光耦传输增益不足，需进一步检查反馈网络-。

方法三：环路稳定性专业测试（适配工厂专业质检）

① 在反馈环路中选择注入点（通常在误差放大器输出与PWM控制器之间），使用隔离变压器注入小幅正弦扫频信号-。

② 使用频率响应分析仪测量环路的增益和相位曲线，判断相位裕度和增益裕度是否符合行业标准（通常要求相位裕度≥45°，增益裕度≥10dB）-。

③ 在线检测（不拆焊）环路响应时，不能简单断开环路——反馈环断开后电路会因输入失调等原因输出饱和，无法进行有效测量-。

（四）补充模块

1. 工业与家电场景不同类型开关电源反馈电路检测重点

① 隔离型反激电源（适配家电充电器、适配器、LED驱动）

检测重点依次为：TL431基准电压（2.5V）→光耦传输特性→反馈分压电阻网络阻值→PWM控制器FB脚电压。PSR原边反馈方案省去了光耦和TL431，通过采样辅助绕组电压变化实现反馈控制，检测时需重点关注辅助绕组采样电路和INV脚电压-4。

② 非隔离型BUCK电源（适配车载充电器、工业控制板供电）

检测重点依次为：FB脚直接采样分压电阻→芯片内部误差放大器→输出滤波电容ESR。反馈电阻取值不当会导致反馈信号不能准确反映输出电压变化-。

③ 双路输出电源（适配工业设备多电压供电）

双路反馈电路通常独立，需分别检测每路的分压电阻和光耦隔离通道，重点排查反馈采样电阻阻值是否与标称值一致、焊点是否虚焊-。

2. 开关电源反馈电路行业常见检测误区（避坑指南）

误区一：忽视假负载对检测结果的影响。多数开关电源需最小负载（通常≥10%额定负载）维持反馈稳定，空载时环路可能失控-34。

误区二：用普通电压档直接测量光耦输出侧动态信号。光耦输出侧信号变化幅度小且带有开关噪声，万用表无法准确捕捉，应使用示波器配合差分探头测量。

误区三：仅测静态电阻值就判定反馈网络正常。反馈分压电阻在高温环境下可能发生阻值漂移，需在电路工作状态下同步测量TL431基准端电压进行交叉验证。

误区四：工业场景检测时忽略环境干扰。反馈信号线应远离开关节点，PCB布线不当引入的噪声会干扰反馈信号-。

误区五：测量纹波时使用长接地引线导致读数虚高。应使用探头接地弹簧紧贴输出电容负极测量，否则耦合噪声会严重干扰判断-34。

3. 开关电源反馈电路失效典型案例（实操参考）

案例一：工厂电源适配器批量输出电压异常

某工厂一批5V/2A电源适配器在老化测试中出现输出电压飙升至8V，烧毁后级负载。检测过程：TL431的R端基准电压实测2.8V（正常2.5V），排查反馈分压电阻发现上拉电阻阻值从10kΩ漂升至13.5kΩ，更换后基准电压恢复2.5V，输出稳定在5V。根本原因是电阻质量不合格导致高温老化后阻值漂移-。

案例二：变频家电电源无输出维修

某品牌变频空调上电后整机无反应，副电源3.3V正常但主电源无输出。检测过程：用万用表测量TL431的R端电压为0V，说明反馈采样信号未到达基准芯片。进一步排查发现反馈回路中光耦输入侧开路，更换光耦后主电源恢复正常。该案例显示光耦失效是隔离型开关电源反馈电路中最常见故障点之一-。

（五）结尾

1. 开关电源反馈电路检测核心（工业与家电高效排查策略）

本文提供的分级检测策略如下：

• 快速初筛（所有场景通用）：目视检查+嗅觉判断→万用表电阻档检测分压电阻与光耦静态阻值。

• 通用诊断（家电维修/维修店主力方法）：TL431基准电压检测（2.5V关键点）→光耦输入/输出电压对比→PWM控制器FB脚电压验证。

• 专业精测（工业质检/维修店进阶）：示波器波形分析（SW点波形+纹波检测）→负载响应测试（空载→满载梯度加载）→环路稳定性专业分析。

四个核心判断点：TL431的R端电压是否为2.5V（±1%）、光耦输入侧电压是否随负载变化、FB脚电压是否在正常范围、SW点波形是否规则稳定。记住这四点，80%的反馈电路故障都能快速定位。

2. 开关电源反馈电路检测价值延伸（维护与采购建议）

日常维护建议：定期对工业设备的开关电源进行反馈环路检测，重点关注TL431基准电压和反馈分压电阻的阻值稳定性；设备长时间运行后，反馈网络中的贴片电阻受高温影响易发生阻值漂移，建议每半年校准一次输出电压精度。

采购建议：采购TL431时选择精度为±0.5%的版本而非通用±2%版本，能显著降低反馈环路因基准偏差引发的输出电压漂移风险。反馈分压电阻建议选用温漂≤50ppm/℃的精密贴片电阻。

工具校准提醒：万用表需每年送检校准一次，直流电压精度偏差超过±0.5%时应停止使用，以免造成反馈电路检测误判。
