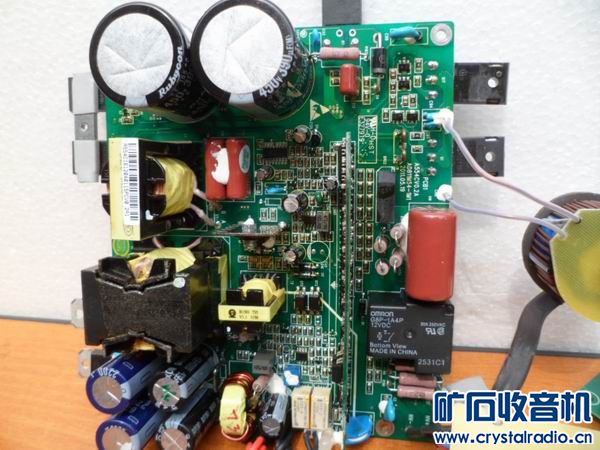

在智能家电、汽车电子、工业控制、医疗设备等领域，电路板防水已从“锦上添花”变成“生死线”。一块没有经过有效防护的PCB板，在高湿、盐雾、凝露环境下可能存活不到半年-8。无论你是电子维修人员、质检工程师还是电子爱好者，掌握一套系统、可落地的线路板防水检测方法，都是保障设备可靠性的基本功。

行业中存在一个普遍问题：很多人对防水涂层的检测还停留在“用眼睛看”的阶段，忽略了涂层厚度、附着力、固化程度、防护性能等关键指标的系统验证。本文将从基础到专业，分层次详解三防漆、纳米涂层、灌封胶三大主流防水工艺的检测方法，帮你快速建立一套适用于不同场景的线路板防水质量验证体系。

一、线路板防水类型与检测思路概述（不同工艺、不同重点）

在正式进入检测方法之前，先了解三种主流线路板防水工艺及其检测核心，有助于精准定位检测方向：

1. 三防漆（Conformal Coating） ：在PCB表面喷涂/刷涂一层25-75μm的保护薄膜-54。检测重点：涂层连续性、厚度、附着力、固化程度。

2. 纳米涂层（Nanocoating） ：在PCB表面形成1-10μm的超薄疏水层，实现分子级全包裹保护-59。检测重点：覆盖完整性、水接触角、绝缘性能。

3. 灌封胶（Potting） ：用环氧树脂/有机硅将整个PCB封装在化合物中-21。检测重点：气泡、填充密实度、固化程度、密封性。

无论哪种工艺，测量线路板防水涂层好坏的核心逻辑是统一的：先外观、再厚度、再附着力、后性能验证。下面按这条主线，分层详解。

二、检测前置准备（工具与环境）

2.1 线路板防水涂层检测核心工具清单（基础款+专业款）

基础工具包（新手必备） ：

• 10倍~40倍放大镜或体视显微镜：检查涂层外观缺陷

• 干膜厚度测量仪（磁性法/涡流法，精度±1μm）：检测涂层厚度均匀性-54

• 百格刀 + 3M 600胶带：附着力测试

• 无水乙醇或异丙醇：清洁检测区域

• 橡胶手套、护目镜：安全防护

专业工具包（批量/高精度检测） ：

• 盐雾试验箱：模拟海洋/高湿环境下的耐腐蚀测试

• 绝缘电阻测试仪（≥1000V DC）：测量涂层绝缘性能-54

• 高低温交变箱：温度循环冲击测试

• 紫外线老化箱：评估涂层耐候性

• 恒温恒湿箱：恒定湿热试验

2.2 检测安全注意事项（重中之重）

1. 必须断电检测：任何防水涂层检测前，线路板必须完全断电并放电。对于高压电路板（如电机驱动板、开关电源），需断电后静置5分钟以上，确保电容余电完全释放。

2. 化学防护：测试溶剂（如异丙醇）和三防漆本身可能含有机溶剂。检测时应佩戴丁腈手套，在通风良好的区域操作，避免溶剂吸入。

3. 静电防护：电子线路板对静电敏感，检测时建议佩戴防静电手环，检测工具接地良好。

4. 涂层清洁要求：检测前用无尘布蘸取异丙醇，轻轻擦拭涂层表面，去除灰尘和油污——污染物会导致检测结果出现偏差（如附着力测试大面积脱落）-69。

2.3 防水涂层基础认知（适配精准检测）

在进行检测前，先确认三件事：

• 涂层类型：判断是三防漆（丙烯酸/聚氨酯/有机硅/环氧）、纳米涂层还是灌封胶。不同类型的检测标准有所差异-3。

• IP等级要求：明确产品需要达到的防水等级（如IPX7浸水1米30分钟无渗水、IPX8持续浸水、IPX5喷水防护等）-41。

• 行业标准：参照GB/T、IPC-CC-830B等标准设定检测指标-54。

三、核心检测方法

3.1 外观检测法（新手快速初筛，肉眼+放大镜）

这是最基础的检测手段，新手测量线路板防水涂层好坏的第一步——无需复杂工具，利用肉眼和放大镜即可完成初步筛查。

操作步骤：

• 第1步：环境准备。在光线充足的区域（或使用环形LED照明灯），将线路板置于20-40倍体视显微镜下。

• 第2步：全面扫描。从电路板边缘开始，沿S形路线依次检查板面、元器件引脚根部、BGA芯片边缘、连接器周围等高难度区域。

• 第3步：缺陷记录。识别并记录以下问题-54：

  • 气泡/空洞——涂层内部存在透明圆球状气穴

  • 流挂/堆积——局部涂层过厚、边缘不规则

  • 露底/漏涂——基材或元器件表面暴露、未被涂层覆盖

  • 橘皮/粗糙——涂层表面呈现波纹状不平整

  • 缩孔/鱼眼——圆形凹陷缺陷

  • 裂纹——涂层表面出现细长裂缝

判断标准：合格产品涂层连续均匀、无气泡堆积，允许≤3处直径0.5mm以下的微小缺陷/100cm²-54。汽车电子、医疗设备、户外设备对表面质量要求极高，任何气泡或露底均判定为不合格。

3.2 涂层厚度检测法（新手重点掌握，万用表检测线路板防水涂层的一种延伸）

为什么测厚度至关重要？ 数据显示，厚度均匀性差会使防护性能下降40%-54。厚度不足导致防护漏洞，过厚则增加内应力，在温度变化中易开裂。

操作步骤（适用于三防漆和纳米涂层） ：

• 第1步：仪器校准。用标准厚度片校准干膜厚度测量仪（精度±1μm），确保零点准确。

• 第2步：选取测点。至少选取9个测点（板边4点+中心5点），重点关注元器件引脚缝隙、焊盘边缘、板角等风险区域-54。

• 第3步：逐点测量。在测点位置按压测量仪探头（保持垂直、平稳），记录读数。

• 第4步：计算偏差。厚度偏差≤±15%为合格。

各行业厚度标准参考-54：

实用技巧（新手必看） ：如果你手头没有专业厚度仪，可以用“指触+目测+溶胀法”作为快速初筛——但仅适用于定性判断，不能替代精确测量。具体操作：用指甲轻刮涂层表面，若能明显感觉到“凹陷”且涂层较软，可能厚度不足；相反，若感觉涂层坚硬、厚实，则可能偏厚。

3.3 固化程度检测法

固化不彻底的涂层防护性能大打折扣——就像“没干透的水泥”，分子交联不充分，在高低温循环或湿热测试中极易开裂失效-73。误将“表干”当“完全固化”是行业高频误区。

操作步骤：

• 第1步：指触法（快速初判） 。用干净手指轻触涂层表面，感觉无明显粘性、不沾指纹。但此方法只能判断表干，不能替代完全固化验证。

• 第2步：溶剂擦拭法（推荐） 。用棉签蘸取专用溶剂（如异丙醇或厂家指定的稀释剂），轻擦涂层表面-73：

  • 若棉签无颜色沾染、涂层无软化——固化充分 ✅

  • 若棉签出现颜色沾染或涂层软化发黏——属于“假固化”，防护性能不合格 ❌

• 第3步：硬度验证（进阶） 。用铅笔硬度法测试，合格涂层硬度≥2H（ASTM D3363标准）-54。具体操作：用特定硬度的铅笔以45°角、约1cm/s速度在涂层表面划3-5mm长的线条，若涂层无划痕或轻微痕迹即合格。

3.4 附着力检测法（进阶专业检测）

附着力不合格的涂层在温度循环测试中失效概率提高8倍-54。

操作步骤（百格法，参照GB/T9286标准） ：

• 第1步：划格。用百格刀在涂层表面划出1×1mm的网格，划痕需穿透涂层到达基材。

• 第2步：粘贴胶带。将3M 600胶带平整贴附在网格区域，用手指或橡胶辊压实。

• 第3步：剥离测试。以60°角快速撕离胶带-54。

• 第4步：观察判定。检查网格区域涂层脱落情况：脱落面积≤5%为合格（0-1级）；脱落面积＞5%则附着力不合格。

3.5 防护性能验证法（行业专业仪器检测，进阶精准检测）

完成外观、厚度、固化、附着力的基本检测后，若需要更高精度的认证或批量质检，可使用专业仪器验证涂层的真实防护能力：

绝缘电阻测试：在湿热测试前后分别测量。用绝缘电阻测试仪（≥1000V DC）测量涂层表面和线路之间电阻，合格标准为≥1×10¹¹Ω-54。数值过低说明涂层存在导电通路或潮湿渗透。

耐湿性测试：将PCB置于40℃/93%RH恒温恒湿箱中240小时，测试前后电气性能变化≤10%为合格-54。

盐雾试验：参考GB/T 2423.17标准，5% NaCl溶液、35℃喷雾96小时，涂层无腐蚀扩展为合格-54。汽车电子和户外设备要求更严苛——部分企业要求1000小时-36。

IP等级测试：

• IPX7浸水测试：将PCB完全浸入1米深水中30分钟，测试后检查有无渗水和电气性能变化-44

• IPX5喷水测试：6.3mm喷嘴、距离2.5-3米、喷水12.5±1分钟-44

• 根据GB/T 2423.38和IEC 60068-2-18标准执行-44

四、补充模块（行业适配与避坑）

4.1 不同类型防水涂层的检测重点

4.2 线路板防水检测5大常见误区

4.3 行业真实失效案例

案例一：医疗设备三防漆涂层空洞导致的全面失效（2023年）

某医疗设备制造商的新样品因三防喷涂过程中产生的气泡形成局部潮湿环境，加速了电路板的电化学腐蚀，直接经济损失超百万元-65。显微镜检查发现：三防漆膜内的气泡导致器件引脚暴露，在电场作用下引脚被腐蚀成小孔，最终断裂。

检测要点回顾：如果在出厂前用体视显微镜仔细检查涂层，气泡空洞本可提前发现。外观检测中，将气泡列为“必须零容忍”项。

案例二：汽车域控制器BGA芯片底部冷凝水积聚

传统三防漆无法均匀覆盖BGA封装芯片底部，冷凝水在芯片下方积聚，引发离子迁移和短路故障-59。纳米涂层通过气相沉积实现分子级全包裹，解决了三防漆的防护死角。

检测要点回顾：对于BGA等底部空间狭小的元器件，常规检测工具难以覆盖。可用X射线检测系统检查底部涂层覆盖率，或选择气相沉积纳米涂层工艺从源头规避风险。

五、与互动

5.1 线路板防水涂层分级检测策略

维修场景（电子爱好者/维修人员） ：外观检测→厚度测量（如有工具）→溶剂擦拭法验证固化→通电测试。

质检场景（工厂/质检人员） ：外观检测→厚度测量→百格附着力测试→固化验证→绝缘电阻测试→IP等级抽检。

认证/新品验证场景（专业质检/研发） ：全套检测→盐雾试验→耐湿性测试→温度冲击循环→IP等级正式测试。

测量线路板防水涂层好坏的核心记忆点：外观测缺陷→厚度看均匀→固化测硬度→附着力做百格→性能做试验。

5.2 日常维护建议

• 对于返修过的PCB，重新涂覆前必须完全去除旧涂层、彻底清洁并烘干

• 灌封产品一旦出现气泡或填充不满，通常需要整体返工（无法局部修补）

• 纳米涂层产品检测时，避免用硬物刮擦表面，以免破坏超薄疏水层

• 户外设备建议每2-3年进行一次涂层健康状态检测（附着力+绝缘电阻）
